LM系列立式磨粉機主要有選粉機、磨輥裝置、磨盤裝置、加壓裝置、減速機、電動機、殼體等部分組成。分離器是一種高效、節能的選粉裝置。磨輥是用來對物料進行碾壓粉碎的部件。磨盤固定在減速機的輸出軸上，是磨輥碾壓物料的地方。加壓裝置是為對磨輥提供碾壓力的部件，向磨輥提供足夠的壓力以粉碎物料。

LM系列立式磨粉機的工作原理

電動機通過減速機帶動磨盤轉動，使物料經鎖風喂料器從進料口落在磨盤，同時熱風從進風口進入磨內。隨著轉盤的轉動，物料在離心力的作用下，向磨盤邊緣被風環高速氣流帶起，大顆粒直接落到磨盤上重新粉磨，氣流中的物料進過上部分離器時，在旋轉轉子的作用下，粗粉從錐斗落到磨盤重新粉磨，合格細粉隨氣流一起出磨，通過收塵裝置收集，即為產品，含有水分的物料在與熱氣體接觸的過程中被烘干，通過調節熱風溫度，能滿足不同濕度物料要求，達到所有的要求的產品水分。通過調整分離器，可達到不同產品所需的粗細度。

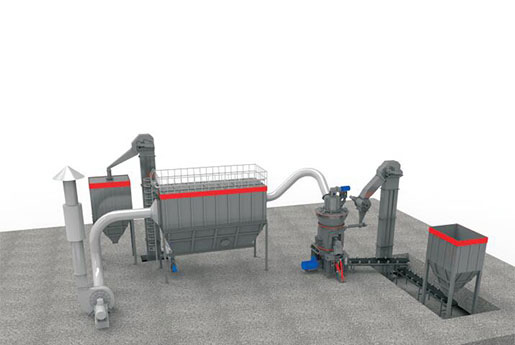

LM系列立式磨粉機的系統工藝流程

一、單脈沖除塵器開路系統

本系統原料通過斗式提升機進入原料倉，經稱量、除鐵后用帶式輸送機送入鎖風喂料器，盡可能的保證原料進入磨機時不串風。產品收集用一臺脈沖除塵器來完成，減少了設備的臺數，簡化了系統的配置。產品收集后用螺旋給料機通過斗式提升機送入成品料倉。可對入磨潮濕物料進行烘干。

二、旋風加脈沖除塵器閉路系統

本系統與單脈沖除塵器開路系統的區別在于產品收集用一組旋風除塵器來完成，引風機部分氣體引入磨機進行循環利用，可降低系統的工作負荷和通過收塵器的氣體量，終除塵設備可用脈沖除塵器。

三、單脈沖除塵器閉路系統

本系統與單收集器系統的區別在于產品收集后用氣力輸送系統將成品送入成品料倉，同時引風機大部分氣體引入磨機內進行循環利用。



LM系列立式磨粉機的技術參數

型號	產量 (th)	入磨物料粒度D80(mm)	入磨物料尺寸mm)	主電機功率 (kw)
LM80K	4-10	<10	<20	55
LM110K	5-15	<10	<25	110
LM130K	10-28	<10	<38	200
LM150K	13-38	<10	<40	280
LM170K	18-48	<10	<42	400
LM190K	23-68	<10	<45	500
LM220K	36-105	<10	<50	800
LM240K	40-130	<10	<50	1000
LM280K	50-170	<10	<50	1250
LM340K	80-240	<10	<70	1800
LM370K	120-300	<10	<70	2500

立式煤磨系列

型號	產量 (th)	入磨物料粒度D80(mm)	入磨物料尺寸mm)	主電機功率 (kw)
LM80M	3-5	<10	20	45
LM110M	7-10	<10	25	90
LM130M	10-17	<10	<38	185
LM150M	16-22	<10	<40	250
LM170M	20-30	<10	<42	315
LM190M	26-40	<10	<45	400
LM220M	35-45	<10	<50	500
LM240M	50-70	<10	<50	630
LM280M	70-90	<10	<50	900
LM340M	100-140	<10	<50	1400

立式難磨系列

型號	產量 (th)	入磨物料粒度D80(mm)	入磨物料尺寸mm)	主電機功率 (kw)
					LM130N	5-14	<10	<38	200
LM150N	7-20	<10	<40	280
LM170N	9-27	<10	<42	400
LM190N	12-30	<10	<45	500
LM220N	18-55	<10	<50	900
LM240N	25-60	<10	<50	1120
LM280N	40-90	<10	<50	1800
LM340N	60-120	<10	<70	2500
LM370N	70-160	<10	<70	3150
