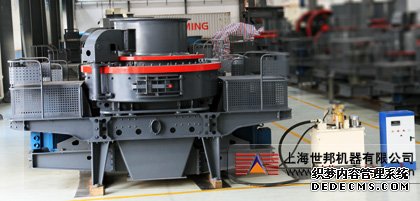

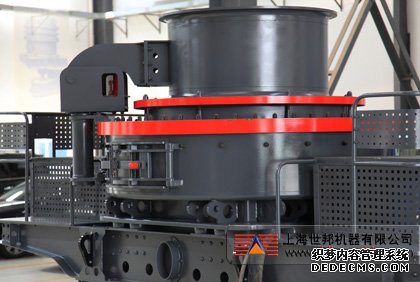

VSI5X系列新型制砂機是我公司引進德國技術，同時擁有多項自主產權的新一代產品，集三種破碎模式于一體，成為機制砂行業的核心設備。一種全新的高效破碎機。

VSI5X新型制砂機用途

該沖擊破廣泛應用于各種金屬和非金屬礦、水泥、耐火材料、磨料、玻璃原料、建筑骨料，機制砂、冶金等行業。適用中細碎不同硬度的各種礦石和巖石，如鐵礦石、有色金屬礦石、金剛砂、鋁礬土、石英砂、棕剛玉、珍珠巖、玄武巖等高硬度物料的中細碎作業。

工作原理

進料：物料落入進料斗，經進料孔進入高速旋轉的轉子后被充分加速并經發射口拋出，首先與反彈后自由下落的一部分物料進行撞擊，然后一起沖擊到周圍的渦流腔內的渦狀料襯上（或反擊塊上），先被反彈到破碎腔的頂部，后偏轉向下運動，與從葉輪流道發射出來的物料撞擊形成連續的物料幕，經由下部排料口排出。

進料伴隨環狀瀑落進料：物料落入進料斗，再經環形孔落下，被散料盤分成兩股。一股經分料盤進入高速旋轉的葉輪，另一股從分料盤的四周落下，進入葉輪的物料，在葉輪內被迅速加速后高速拋出，首先與散料盤四周自由落體的另一部分物料沖擊破碎，然后一起沖擊到周圍的渦流腔內的渦狀料襯上（或反擊塊上），先被反彈到破碎腔的頂部，后偏轉向下運動，與從葉輪流道發射出來的物料撞擊形成連續的物料幕，經由下部排料口排出。

VSI5X制砂機特點

1、深腔型轉子經過優化設計后，使物料通過量提高約30%。
2、周護板局部磨損后可上下調頭使用，提高材料利用率，可提高使用壽命48%以上。
3、組合式拋料頭設計，只需更換磨損的拋料頭部分，可降低使用成本30%以上。另外增加了副拋料頭，有效地防止主拋料頭磨損后損壞立板。
4、核心耐磨材料采用美國重要行業用高度耐磨耐高溫材料。
5、采用菱形沖擊塊，避免物料沖擊磨損后損傷立板。
6、軸承選用日本、瑞典、美國等國際品牌。
7、的發射口及內部更流暢的曲線形設計，降低物料的流動阻力，大幅度提高的物料通過能力。
8、兩用散料盤，操作簡單，實現兩種進料方式方便轉換。
9、主軸下端特殊的密封結構，保證無油封也不漏油。

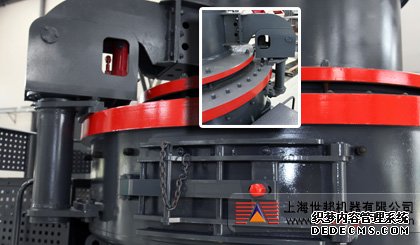

10、采用日本原裝進口配件的液壓開蓋裝置，可方便快捷的移動上蓋，使更換檢修機體內部機件省工省力。

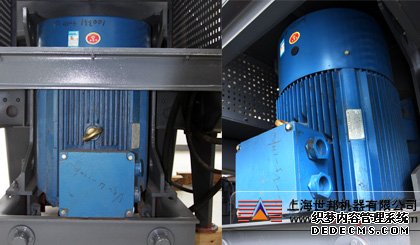

11、選用高防護等級的電機。該類型電機具有效率高、噪音低等特點。符合國際電工委員會（IEC）標準，F級絕緣， IP54/55防護等級 。

主要技術參數
